Сапсан 3
Имитаторы параметров движения
транспортных средств -
Имитаторы «Сапсан 3» спроектированы для работы в составе метрологических стендов для испытаний и поверки радиолокационных измерителей скорости, работающих в диапазоне частот 24,05 – 24,250 ГГц. Предназначены для дистанционного формирования сигналов в радиолокационных измерителях скорости, аналогичных сигналам от движущихся транспортных средств. Имитаторы обеспечивают измерение метрологических характеристик различных типов измерителей скорости как с амплитудной или частотной модуляцией несущей частоты, так и без модуляции. Имитаторы не имеют органов управления и индикации и предназначены для работы с внешним компьютером.
Имитаторы выпускаются в двух модификациях: Сапсан 3 литера 1 и Сапсан 3 литера 2.
Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «Сапсан 3» литера 1 предназначены для использования в лабораторных условиях, имитаторы «Сапсан 3» литера 2 помимо этого, для поверки измерителей скорости движения транспортных средств на местах их установки. Имитаторы «Сапсан 3» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.
СОСТАВ СТЕНДОВ
«Сапсан 3» литера 1
-

-
Имитатор «Сапсан 3» литера 1
-

-
Адаптер питания, Кабель связи с ПК
-

-
Антенна калибровочная 24 ГГц
-

-
Камера безэховая
-

-
Ложемент «Универсальный»
«Сапсан 3» литера 2
-

-

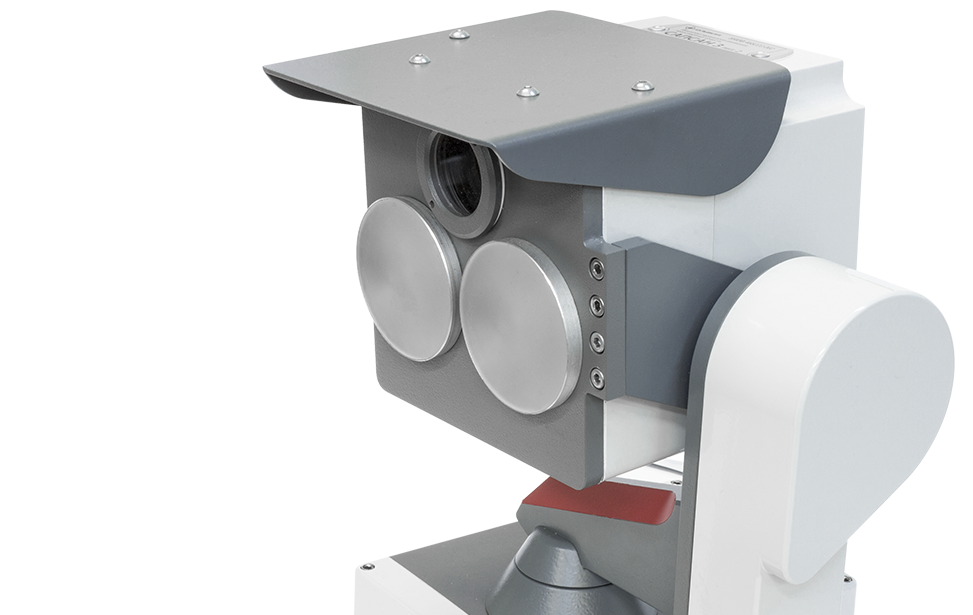

Имитатор «Сапсан 3» литера 2
-

-

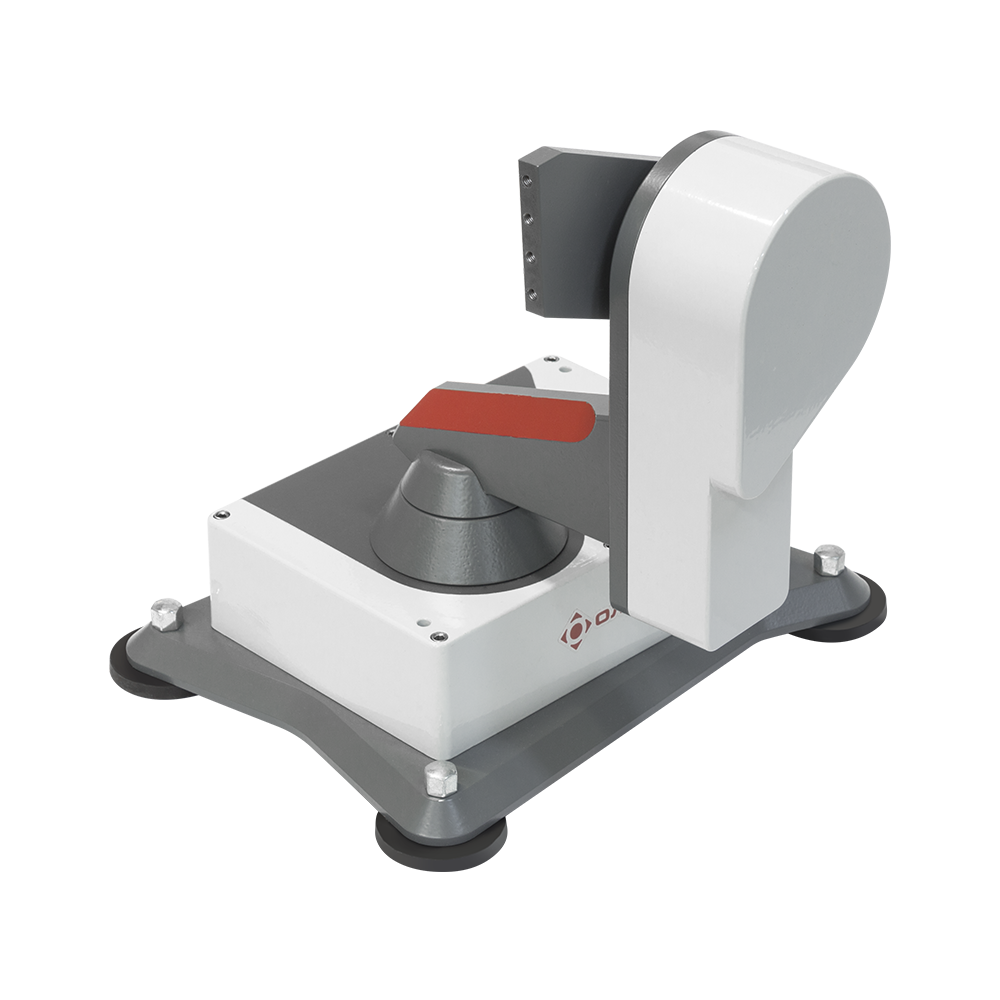

Устройство поворотное
-

-
Комплект кабелей
-

-
Антенна калибровочная 24 ГГц
-

-
Кабель поверочный с адаптером питания
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристики |
«Сапсан 3» литера 1
«Сапсан 3» литера2
|
| Диапазон несущих частот измерителей скорости, ГГц | от 24,020 до 24,270 |
| Пределы допускаемой абсолютной погрешности измерений несущей частоты, МГц |
±2
-
|
| Диапазон имитируемых скоростей движения ТС, км/ч | от 1 до 400 |
| Дискретность установки значения скорости, км/ч | 0,1 |
| Пределы допускаемой абсолютной погрешности имитации скорости, км/ч | ±0,03 |
| Диапазон имитации дальности до ТС по амплитуде модулирующего сигнала, м | от 10 до 1000 |
| Пределы допускаемой относительной погрешности имитации дальности до ТС по амплитуде модулирующего сигнала, % | ±15 |
| Дискретность установки имитируемой дальности до ТС по амплитуде, м | 1 |
| Диапазон эмуляции разности фаз управляющих сигналов, ° |
от 0 до 360
-
|
| Дискретность установки эмулируемой разности фаз управляющих сигналов, ° |
±1
-
|
| Пределы допускаемой погрешности эмуляции разности фаз управляющих сигналов, ° |
±1
-
|
| Рабочий диапазон расстояний от имитатора до поверяемого измерителя скорости, м |
от 0,3 до 3
от 3 до 50
|
| Напряжение питания постоянного тока, В | от 10 до 16 |
| Мощность потребления, Вт, не более | 7 |
| Климатические условия применения: | |
| - температура окружающего воздуха, °С |
от 10 до 35
от - 10 до + 50
|
| - относительная влажность воздуха при 30°С, % |
до 90
до 98
|
| - атмосферное давление, мм рт. ст. |
от 630 до 800
от 630 до 800
|
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, не менее, ч | 20000 |
| Масса, не более, кг | 3 |
| Габаритные размеры (длина х ширина х высота), мм, не более |
150 х 200 х 150
200 х 150 х 200
|
